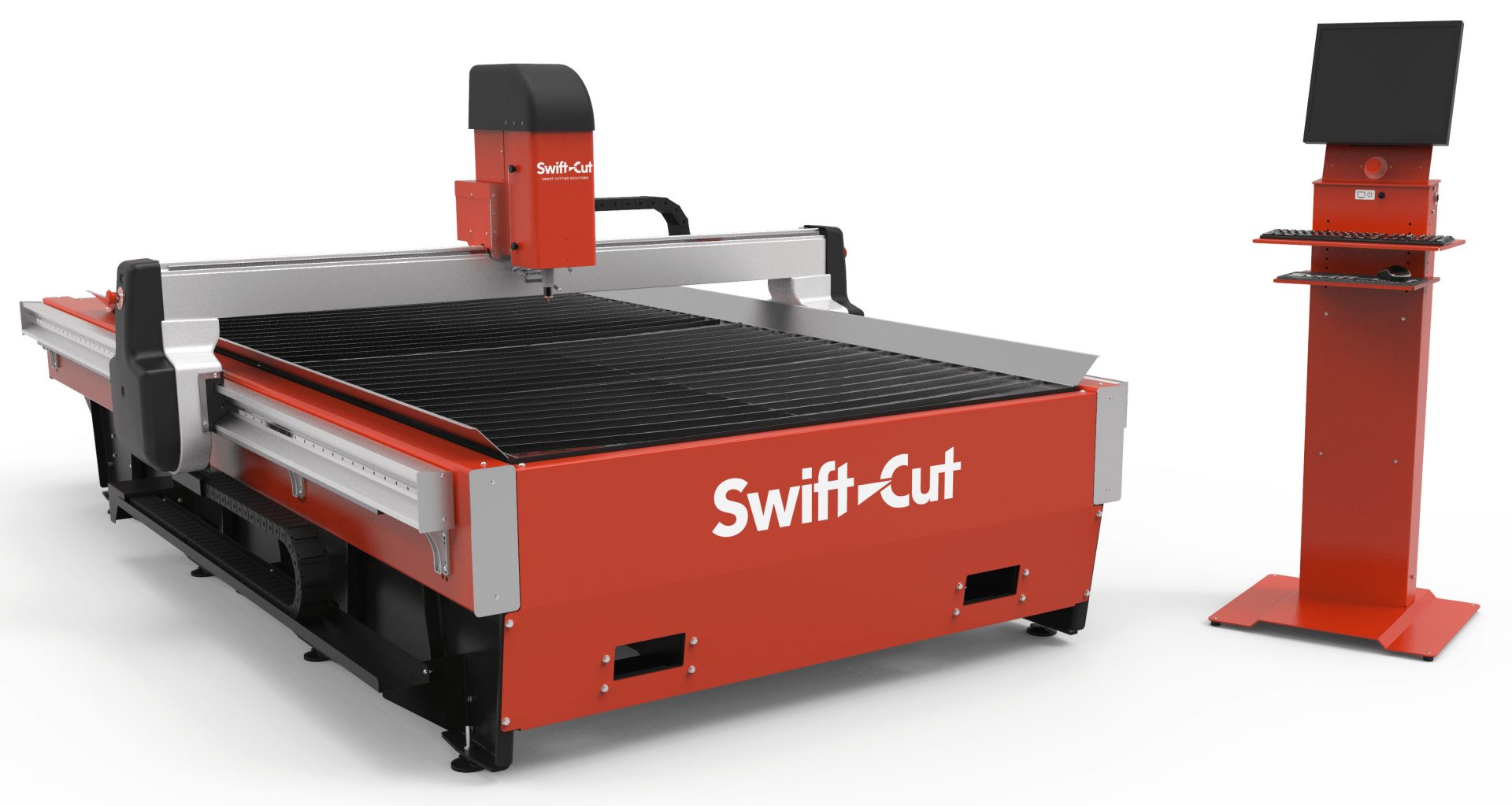

SWIFT-CUT PRO 3000 PLAZMAVÁGÓ
A Swift-Cut PRO 3000 a legnagyobb belépő kategóriás plazmaasztal. Belépő kategórián belül a legtermelékenyebb opciónk (akár 3 méter hosszú táblalemezek vágásához).
A kiváló szerkezeti és anyagminőség, valamint az egyedülálló vezérlőszoftver a következőket biztosítja:
- Mindenféle fém vágása: rozsdamentes acél és lágyacél, alumínium, vörösréz, sárgaréz, cink stb.
- Különféle vastagságú anyagok vágása 0,5 mm és 25 mm között.
- Széles sebességtartomány 1 és 12 m/perc között.
A 4. generáció újdonságai

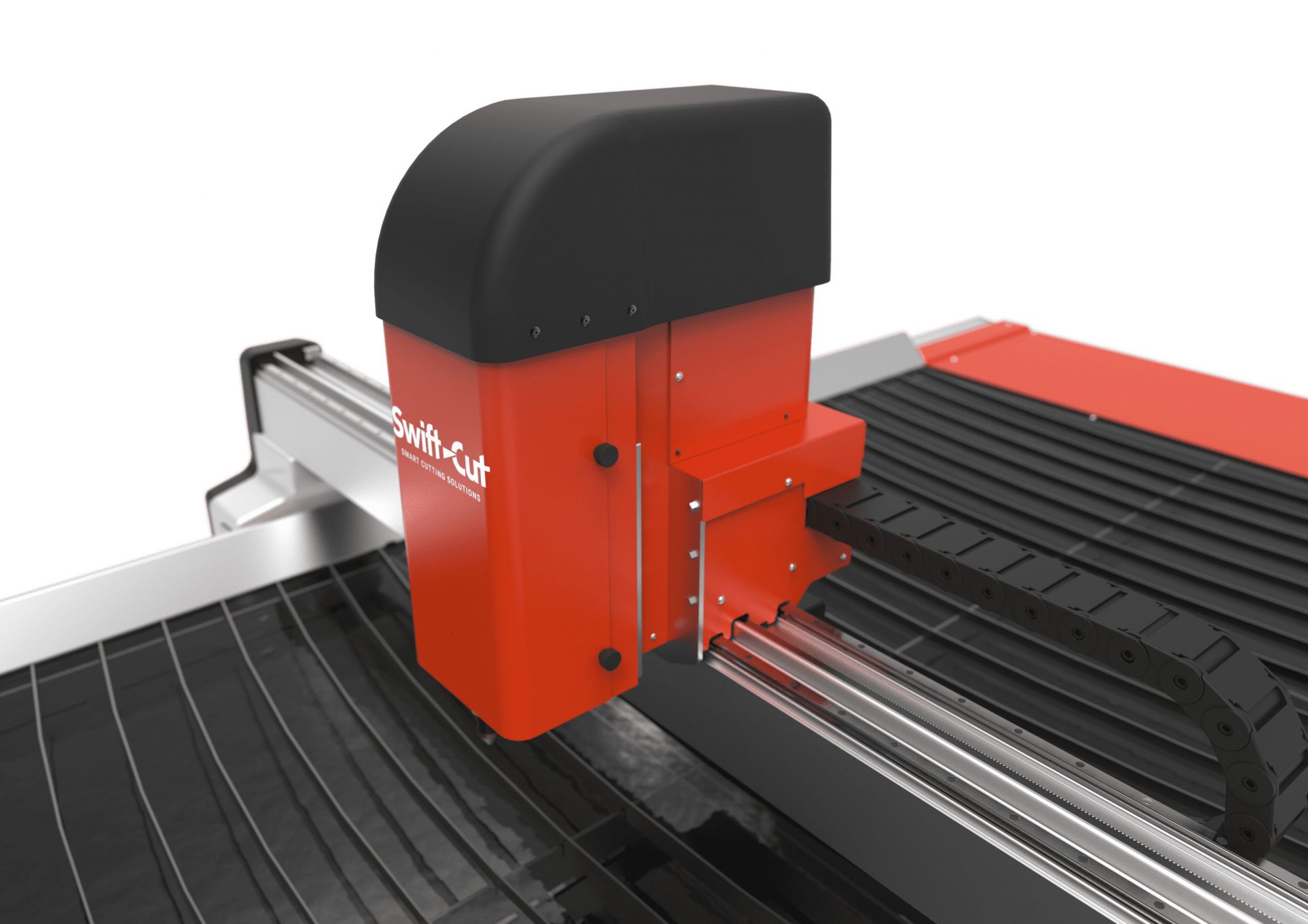

1) Teljesen körbezárt vágófej - Az új 360°-os burkolat megvédi a vágófej alkatrészeit. Így a vágófej alkatrészei nem sérülhetnek a leggorombább körülmények közt sem.

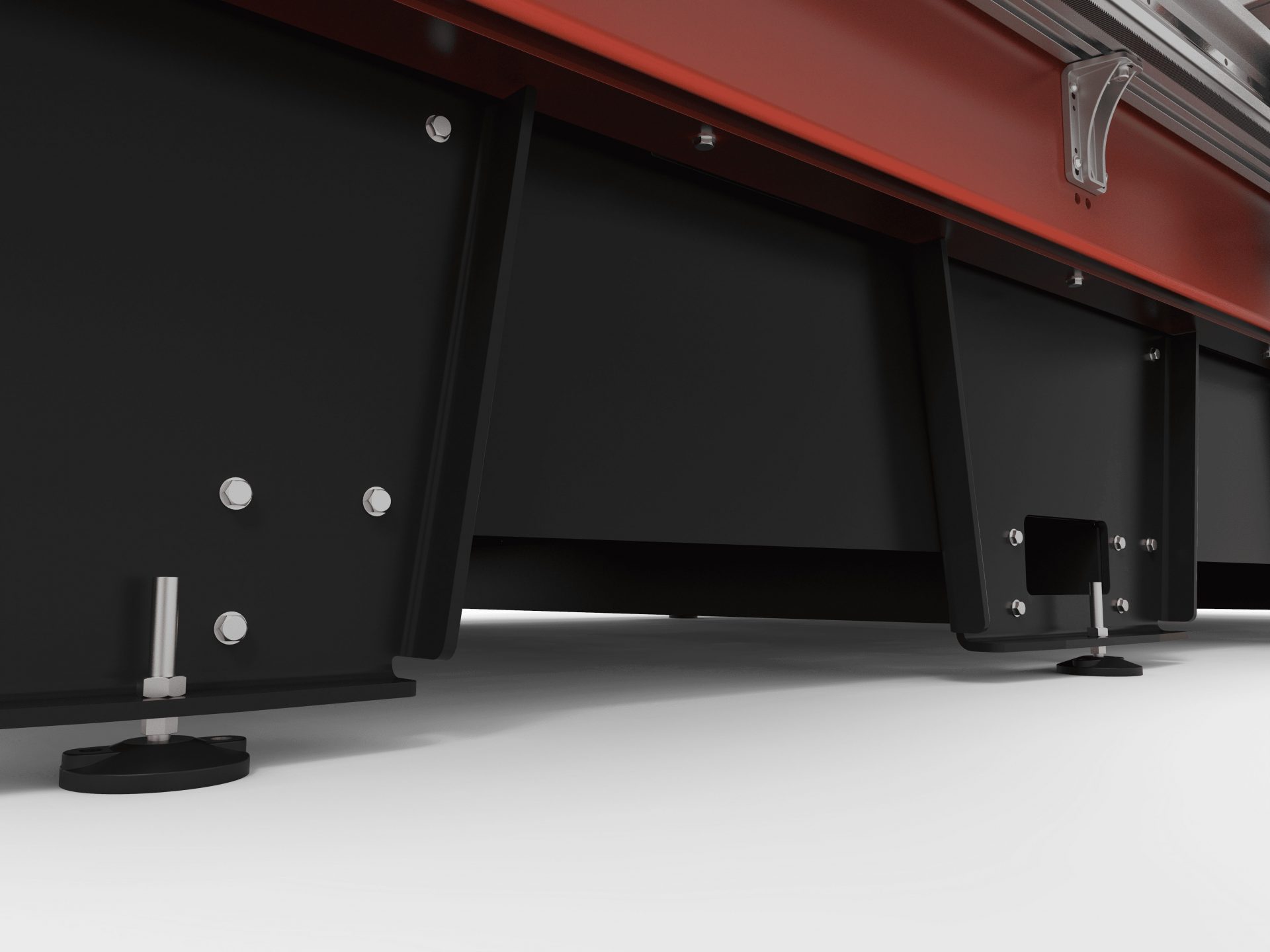

2) Megerősített váz - Az újratervezett váz, minden eddiginél nagyobb merevséget és ismétlési pontosságot eredményez.

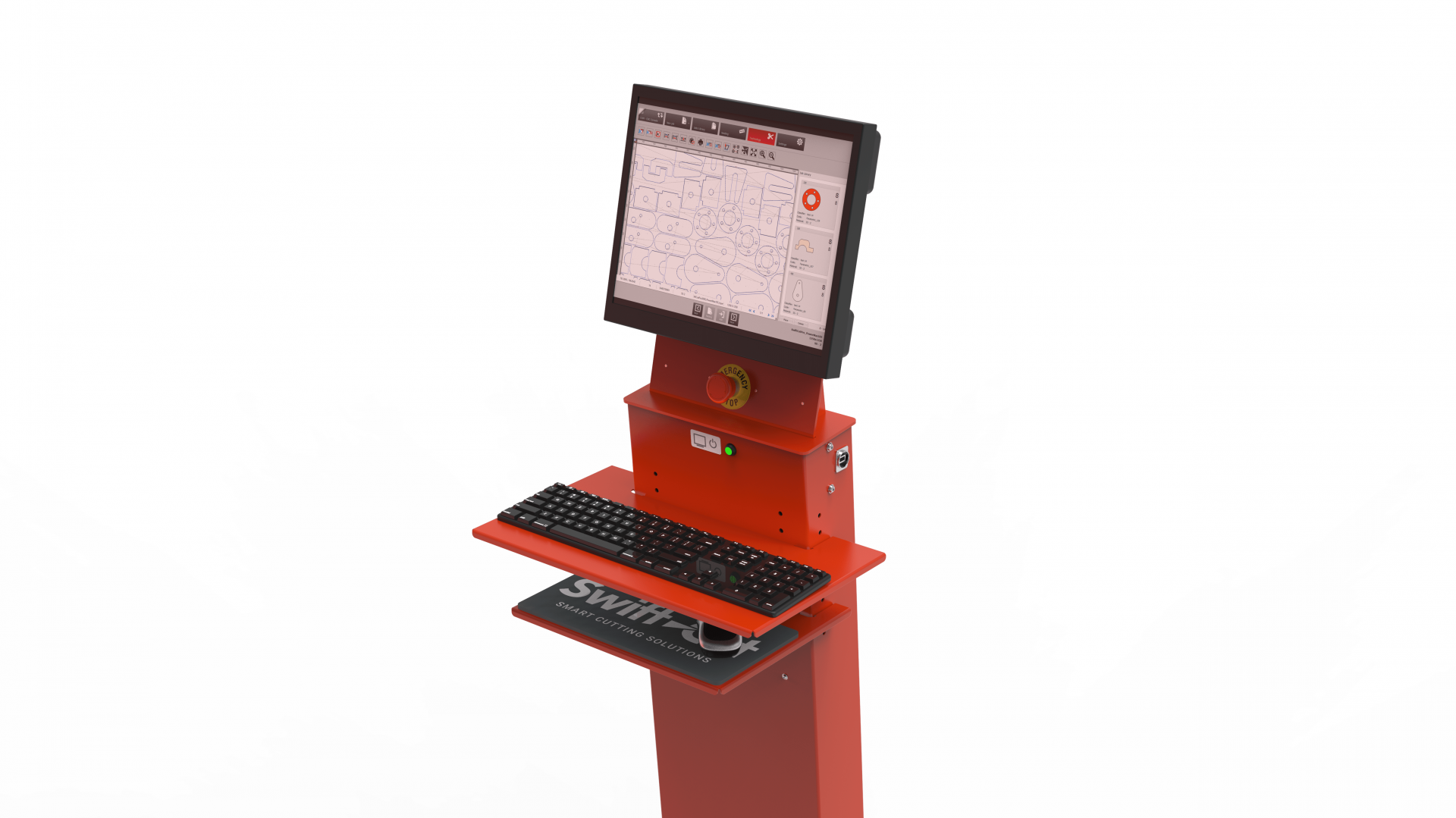

3) Vezérlőpult - A vezérlőpult kialakítását ergonomikusabbá tettük a kényelmesebb kezelésért, illetve az egér és billentyűzet bemenetek mellett érintőképenyővel is elláttuk.

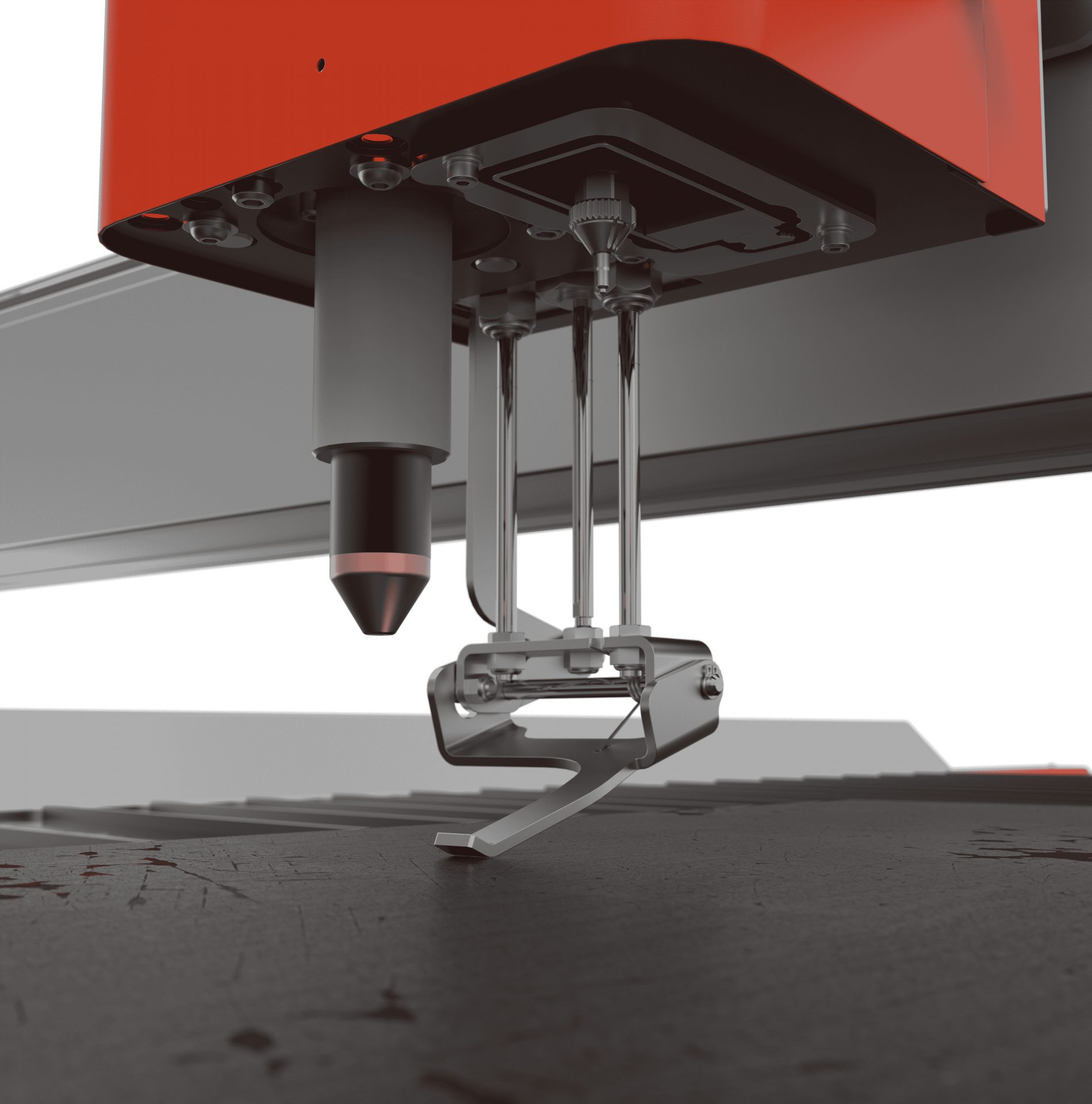

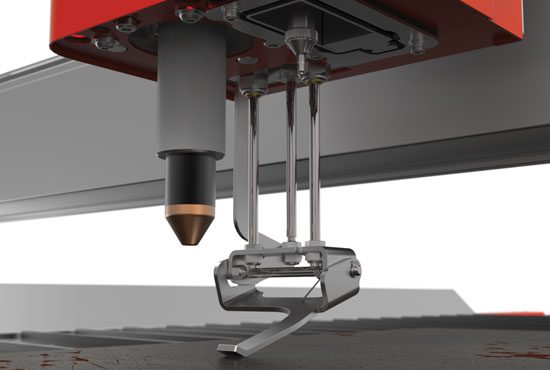

4) Lemeztapintó - A negyedik generációs gépeink a “Soft Sense” elnevezésű tapintóval vannak felszerelve. Ez a pneumatikus érintő anyagminőségtől függetlenül képes a legvékonyabb lemezek bekezdési magasságának felvételére.

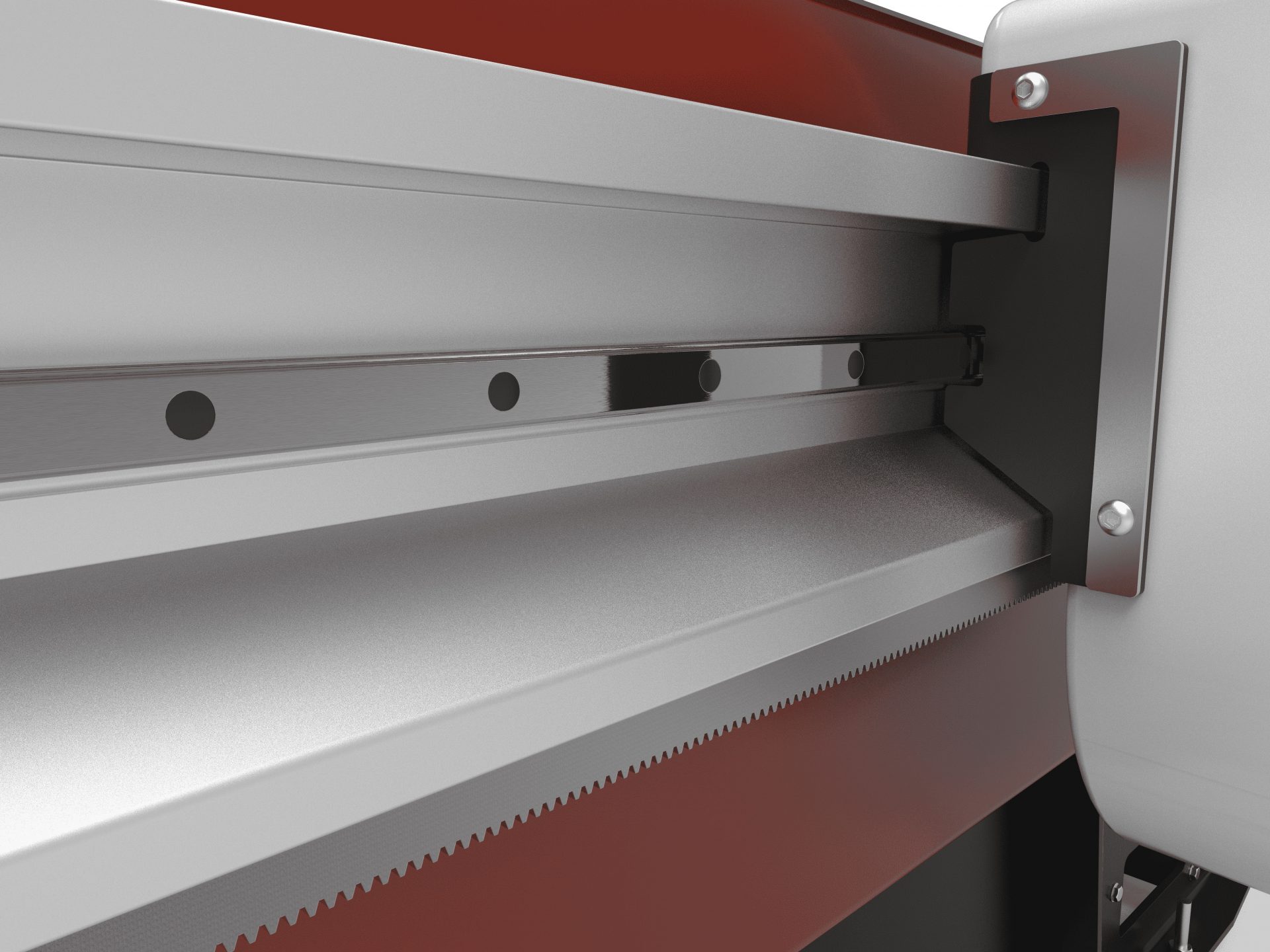

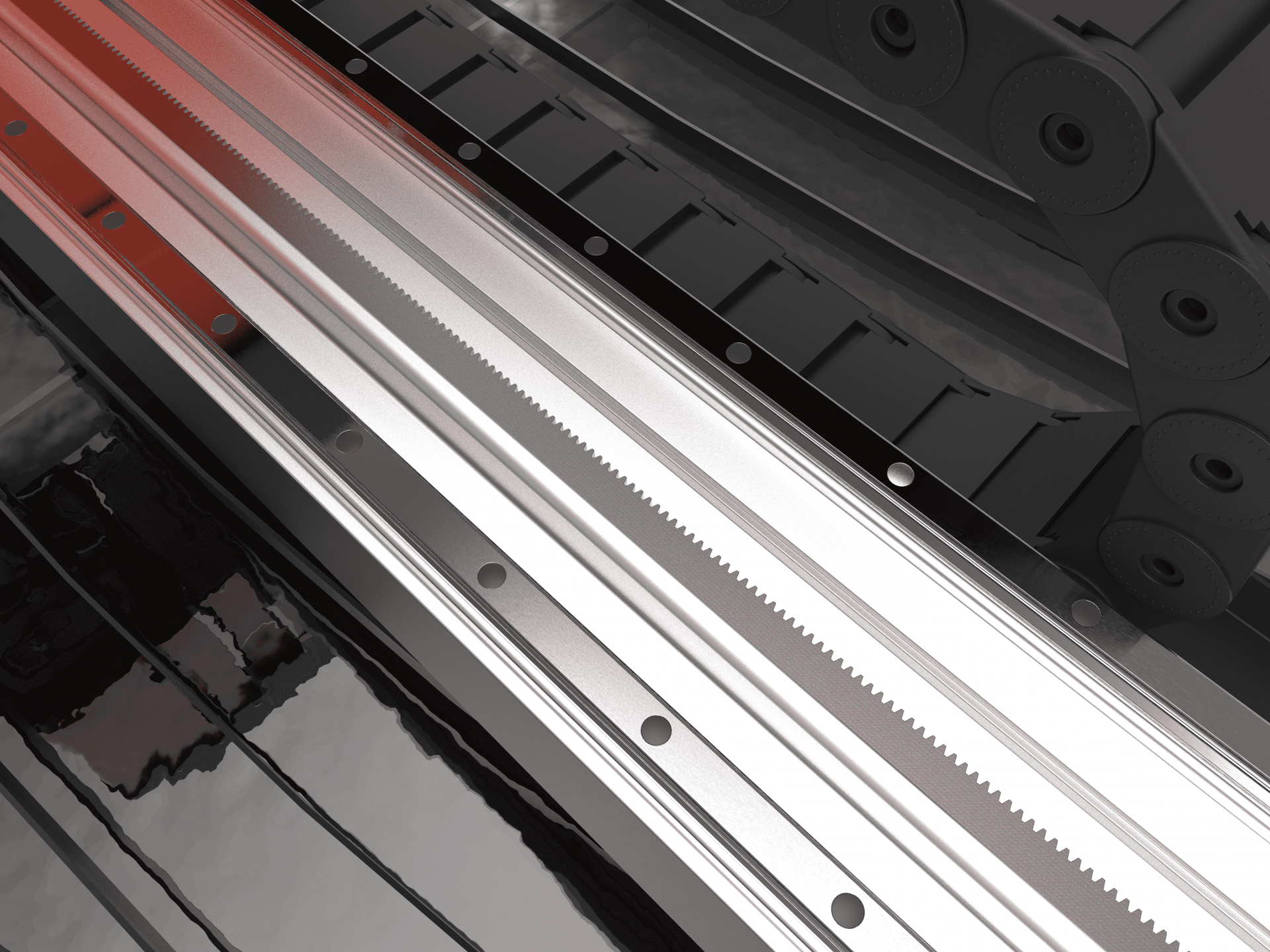

5) Lineáris vezetékek - Az egyes tengelyek precíziós lineáris vezetékekkel vannak felszerelve. A meghajtásuk hibrid szervó motorokkal valósul meg ami enkóderes visszacsatolással van ellátva. Így a Pro széria kiemelkedő pontosságot ér el.

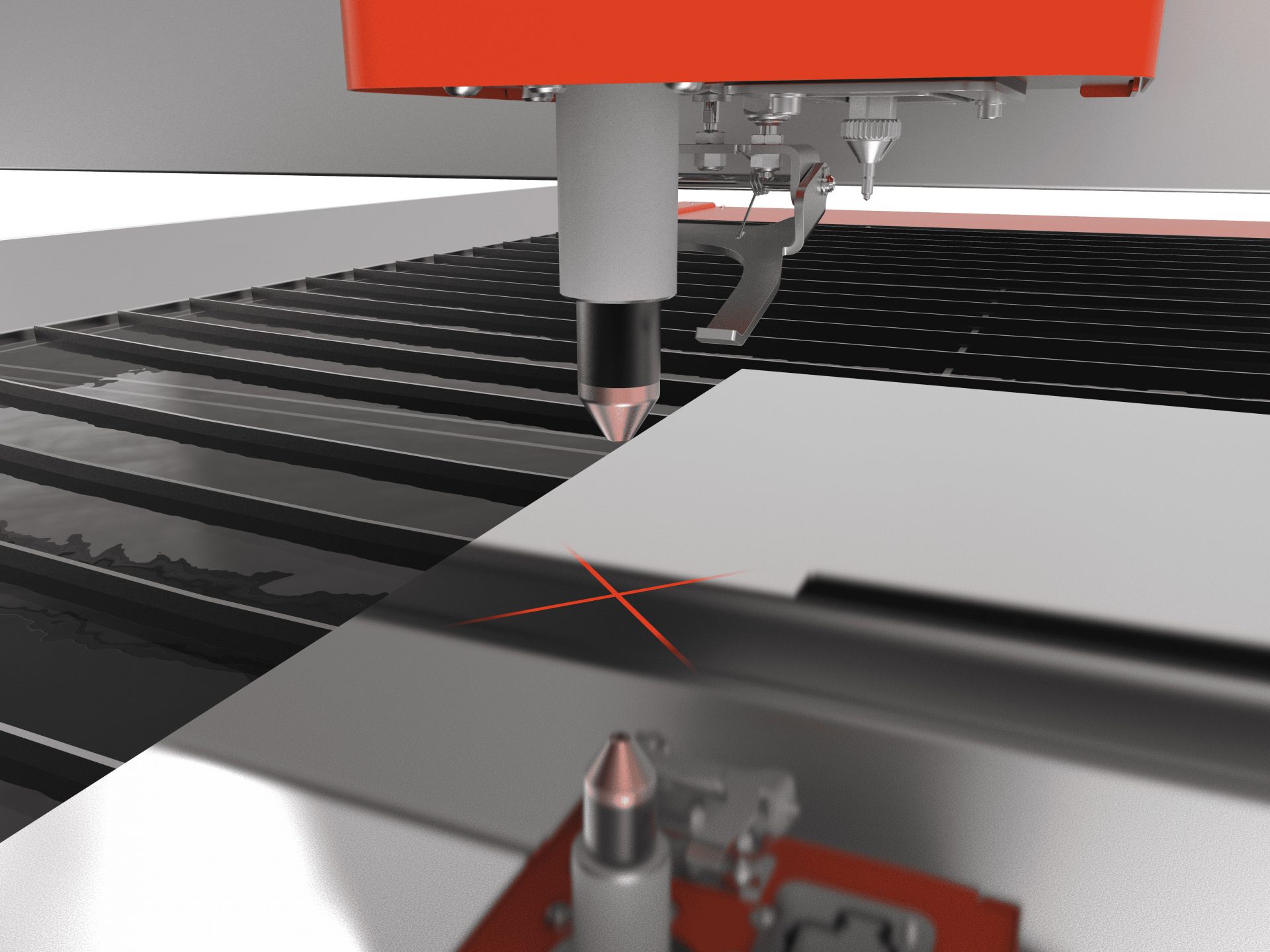

6) Lézeres pozícionálás - A megmunkálási bázispont felvételét lézer szálkereszt segíti.

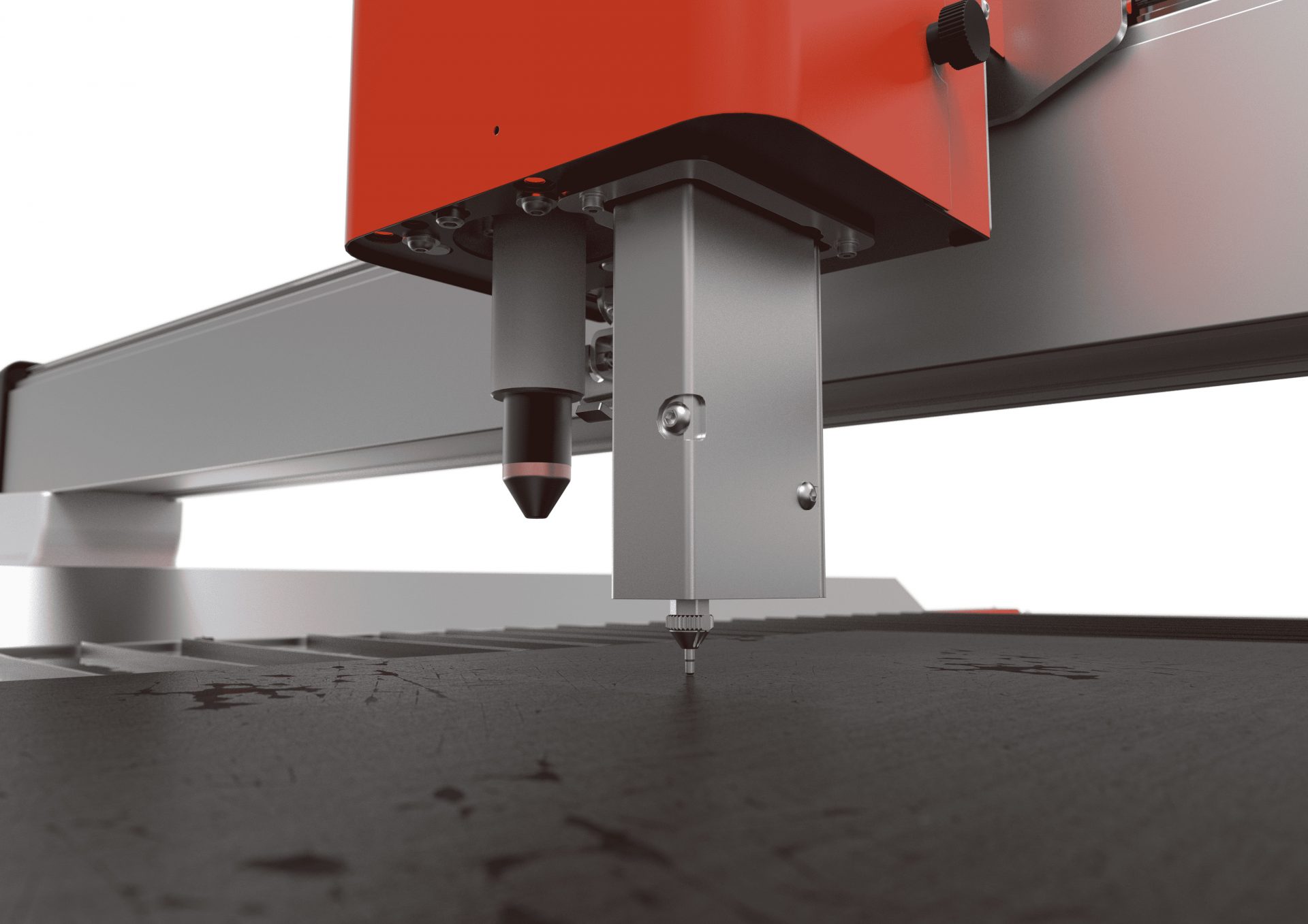

7) Gravírozó egység - A Swift-Cut pneumatikus jelölő egysége (opcionális extra) lehetővé teszi a kivágott alkatrészek megjelölését. Alkalmas szériaszámok, méretek felvitelére, vagy későbbi megmunkálások bázisainak megjelölésére (pl.: hajlítási vonalak).
8) Robusztus híd - A könnyű és merev hídszerkezet dupla megvezetésű, lineáris vezetékeken futó x tengelyt támaszt. A stabilitás növelésével lehetővé vált a hídszerkezet magasítása, így a vágómagasságot 100 mm-re növeltük.
SwiftCAM: A Swift-Cut könnyen használható szoftverével garantált, hogy alapvető számítógépes ismeretek birtokában bárki képes programozni az asztalokat. Minimális tréning mellett, a gép szinte azonnal gyártásképes.
A program funkciói:
Automatikus vezérlés
Lemezbemérés
JPEG/DXF/DWG importálás
Parametrikus elem könyvtár
Testreszabható vágási paraméterek
3D vágási szimuláció
Automatikus teríték generálás/optimalizálás
Teljesítmény kategóriák
|
Max. vágható anyagvastagság |
|
|
Plazmaforrás
|
Szénacél
|
Rozsdamentes acél
|
Alumínium
|
Működési ciklus
|
100% teljesítményen
|
Powermax 45 |
12 mm |
12 mm |
10 mm |
50% |
32 A |
Powermax 65 |
16 mm |
12 mm |
12 mm |
50% |
46 A |
Powermax 85 |
19 mm |
16 mm |
16 mm |
60% |
66 A |
Powermax 105 |
22 mm |
20 mm |
20 mm |
80% |
94 A |
Powermax 125 |
25 mm |
20 mm |
25 mm |
100% |
125 A |

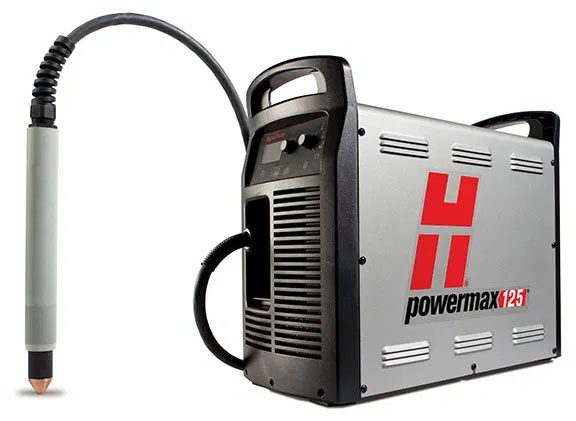

HYPERTHERM POWERMAX 125 plazmavágó
Műszaki adatok
Bemeneti feszültség: 400 V, 3 fázis, 50/60 Hz
Bemeneti áramerősség: 400 V, 36 A
Kimeneti áramerősség: 30-125 A
Bekapcsolási idő 40 °C-on: 100% @ 125 A
Méretek fogantyúval: 592 x 274 x 508 mm
Súlya pisztolykábellel: 48.9 kg
Vágógáz: Tiszta olajmentes levegő vagy nitrogén
Gázellátás szükséglet: Vágás: 260 l/min 5.9 bar; Faragás 212 l/min 4.1 bar
Generátor szükséglet: 40 kW 125 A-hez, 30 kW 100 A-hez
Vágás |
|
Vastagság |
Sebesség |
Ajánlott |
38 mm |
500 mm/min |
|
44 mm |
250 mm/min |
Elfogadható |
57 mm |
125 mm/min |
Lyukasztás |
25 mm |
- |
Faragás |
|
Anyageltávolítási sebesség |
Vájat profil |
Tipikus értékek |
12.52 kg/h |
7.9 mm (M) x 9.9 mm (Sz) |
